在任何工業產業機械的傳動系統中，各式聯軸器都是不可或缺的動力傳輸元件。它們不僅負責連接驅動軸與從動軸，更關鍵的任務是補償兩軸間無法避免的對心誤差，並在某些情況下吸收振動與衝擊。錯誤的聯軸器選型可能導致軸承過早損壞、設備振動加劇，甚至造成停機。因此，掌握彈性聯軸器、剛性聯軸器與膜片聯軸器的優劣勢及其精準的選擇標準，對於確保機械長期穩定運行至關重要。本文將提供一份聯軸器選型指南，幫助工程師做出最佳決策。
聯軸器的選型指南核心：為什麼不能亂選？
聯軸器選擇標準不能僅僅基於軸徑或最大扭矩。其核心價值在於平衡動力傳輸的效率與對軸偏差的容忍度，這直接影響到整套傳動系統的壽命：
1. 扭矩傳輸與轉速
聯軸器必須能夠承受最大工作扭矩和啟動扭矩，並在高轉速下保持動態平衡。這直接影響到傳動系統的效率和能源耗損。
2. 補償軸偏差能力
所有的產業機械都會存在軸向、徑向或角向的對心誤差。聯軸器的類型決定了其補償這些偏差的能力，同時確保將最小的反作用力施加到軸承上，避免軸承過載。
剛性聯軸器：高扭矩、零位移誤差的選擇
剛性聯軸器（Rigid Coupling）是各式聯軸器中最簡單的一種，它提供最穩固的連接，但在選型指南中要求極高精度：
- 優勢：
結構緊湊，製造成本低，能夠傳動極高的扭矩，並保持兩軸之間極高的對中剛性。它在動力傳輸方面幾乎沒有能量損失。 - 劣勢：
無法容忍任何形式的軸偏差。微小的對心誤差都會導致軸承和油封承受巨大的額外負載，從而縮短設備壽命。 - 選擇標準：
僅適用於兩軸對中精度極高、且在運行中不會產生任何相對位移的固定產業機械，如某些測試設備或兩側軸承支撐距離極近的應用。
彈性聯軸器：吸收衝擊與對心誤差的傳動首選
彈性聯軸器（Flexible Coupling）是各式聯軸器中應用最廣泛的類型，其核心在於使用非金屬彈性元件：
- 優勢：
具備優秀的振動和衝擊吸收能力，能有效緩衝電機啟動時的衝擊，並容許較大的角向和徑向對心誤差。這是傳動系統的「減震器」。 - 劣勢：
扭矩傳輸的剛性相對較低，在高扭矩或高精度定位應用中可能會損失部分精度。工業橡膠製品元件壽命有限，需要定期檢查和更換。 - 選擇標準：
適用於泵浦、風機、壓縮機等產業機械，特別是當啟動振動較大或存在難以精確對心的場合。

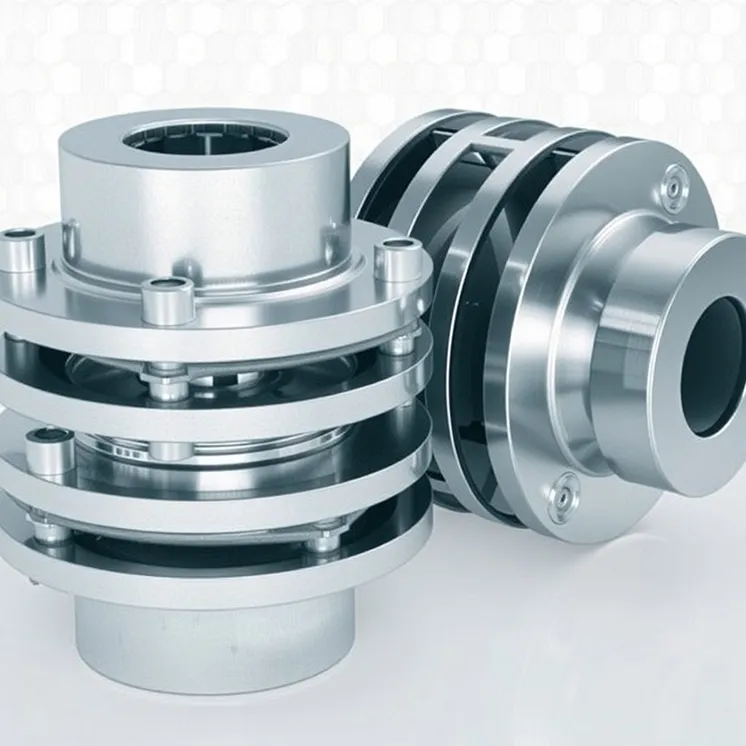

膜片聯軸器：高轉速、高精度的動力傳輸專家
膜片聯軸器（Diaphragm Coupling）是利用金屬彈性元件（如薄不鏽鋼膜片組）進行傳動的高性能聯軸器：
- 優勢：
動力傳輸精度極高，扭矩剛性強，同時能補償對心誤差。由於沒有摩擦和磨損件，幾乎無需維護，且能應用於極高的轉速環境。 - 劣勢：
相對於彈性聯軸器，其振動吸收能力較弱，且成本較高，對軸偏差的容忍度通常低於帶有橡膠元件的彈性聯軸器。 - 選擇標準：
是精密機床、高速泵、渦輪機械和大型發電機組等對傳動精度和可靠性要求極高的產業機械的理想選擇。
總結來說，選擇最適合的聯軸器必須綜合考量扭矩、振動、轉速、預期軸偏差和維護成本。各式聯軸器各有其優劣勢，只有根據聯軸器選型指南精準匹配工況，才能確保動力傳輸系統的最佳化運行。
聯軸器選型常見問題 Q&A
Q1：什麼情況下應該優先考慮剛性聯軸器？
A：只有在能夠確保兩軸在安裝和運行過程中都能保持極高對中精度時，才應優先考慮剛性聯軸器。這類應用通常對扭矩傳輸的剛性要求極高，且不允許任何軸偏差，常見於軸承間距較近的場合。
Q2：彈性聯軸器在吸收振動和衝擊方面有何優勢？
A：彈性聯軸器利用橡膠或聚氨酯等橡膠製品作為傳動元件。這些彈性元件能有效吸收和隔離啟動衝擊和運行中的扭轉振動，從而保護馬達、軸承和密封元件等設備免受損壞，提高產業機械的可靠性。
Q3：在高速、高扭矩且要求免維護的應用中，應該選擇哪種聯軸器？
A：應選擇膜片聯軸器（或齒式聯軸器）。膜片聯軸器提供極高的動力傳輸剛性，能夠承受大扭矩，且由於採用金屬密封元件進行撓曲補償，沒有易磨損的橡膠製品，因此能實現長期的免維護運行。
-
![pic2]()

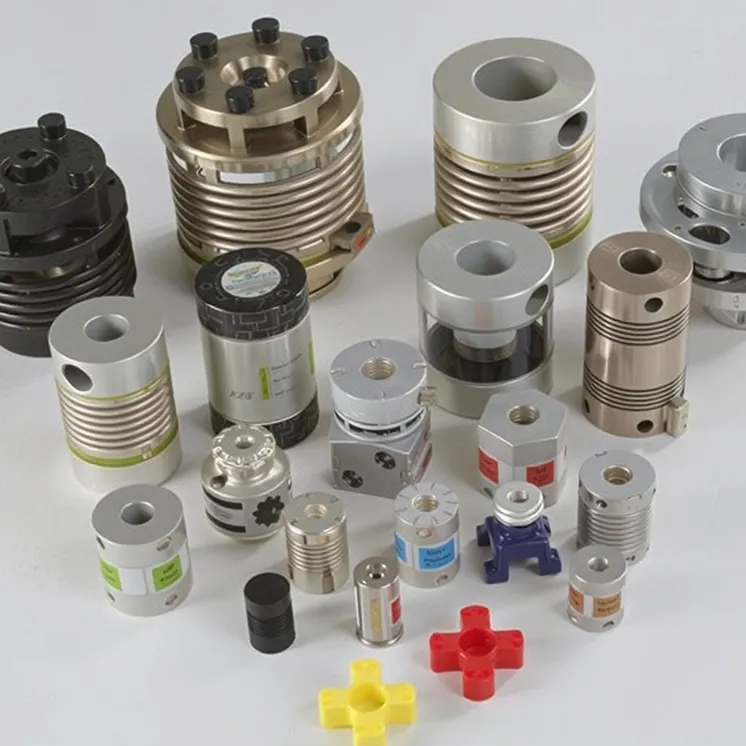

各式聯軸器各有其優劣勢 -
![pic3]()

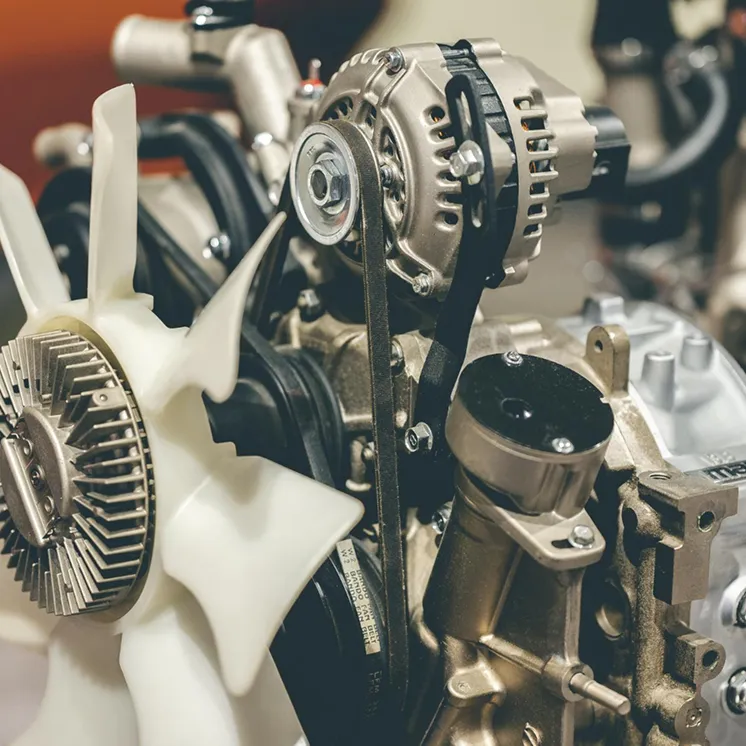

聯軸器的選擇標準不能僅僅基於軸徑或最大扭矩
